電捕焦油器后焦?fàn)t煤氣激光氧分析系統ERUN-XT3900S

ERUN-XT3900S電捕焦油器后焦?fàn)t煤氣激光氧分析系統項目概述：

ERUN-XT3900S電捕焦油器后焦?fàn)t煤氣激光氧分析系統主要是針對煤化工行業中經過電捕焦油器后焦?fàn)t煤氣中的氧氣濃度含量的檢測分析，檢測范圍為0~5%VOL，測量原理為TDLAS可調諧半導體激光吸收光譜技術，可以實現原位在線測量，不需要復雜的預處理系統，測量準確，響應速度快，用于樣氣中的氧含量測量具有明顯的優勢。

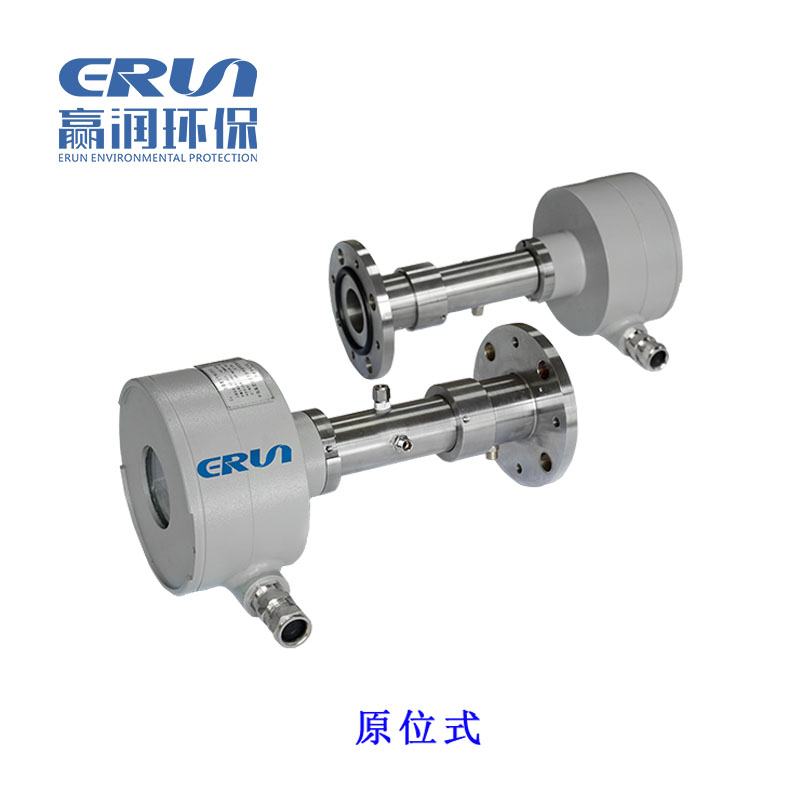

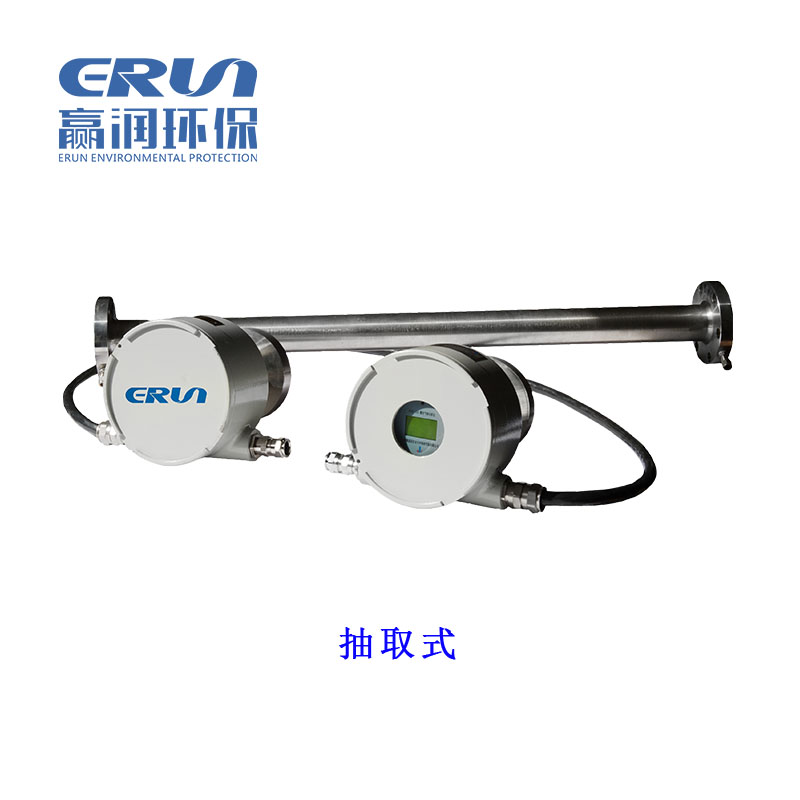

原位式激光氣體分析儀抽氣式激光氣體分析儀

ERUN-XT3900S電捕焦油器后焦?fàn)t煤氣激光氧分析系統產品描述：

1、檢測（取樣點）位置及組份含量

冷卻器廢氣進口
檢測組份：O2：0～5%，0～25%
檢測原理：原位式激光（TDLAS）

2、取樣方式：原位安裝
3、分析系統設計核心：實時在線取樣分析
4、產品概述

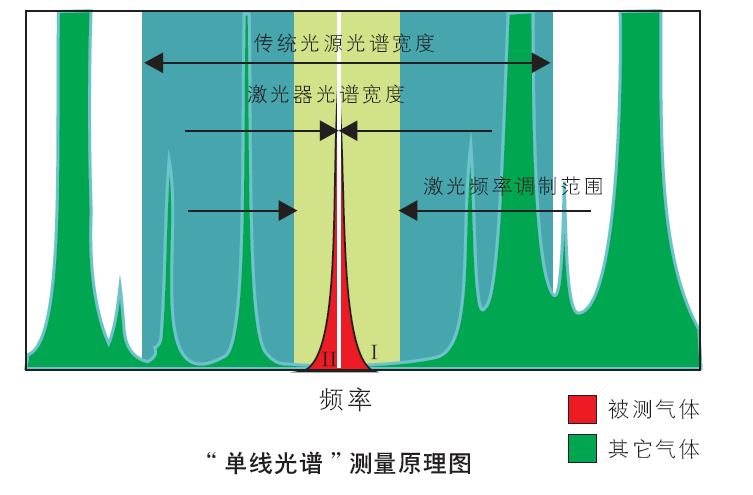

激光分析儀采用TDLAS技術，TDLAS(Tunable Diode Laser Absorption Spectroscopy)是可調諧半導體激光吸收光譜技術的簡稱，該技術利用半導體激光器窄線寬、可調諧的特性（如圖一激光光源頻寬為紅外分光光源的１／１０６），對氣體分子的單個吸收譜線進行分析，所選吸收譜線波長附近無其他氣體組分的吸收譜線，從原理上避免了背景氣體組分對待測氣體的交叉吸收干擾。 TDLAS可調諧半導體激光吸收光譜技術

5、結構圖

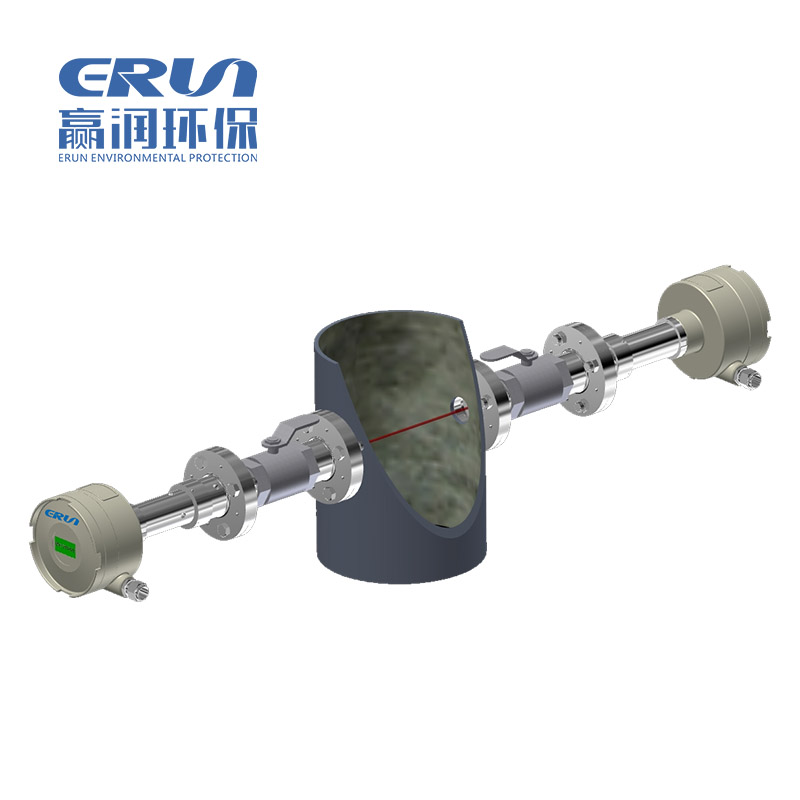

電捕焦油器后焦?fàn)t煤氣激光氧分析系統結構圖

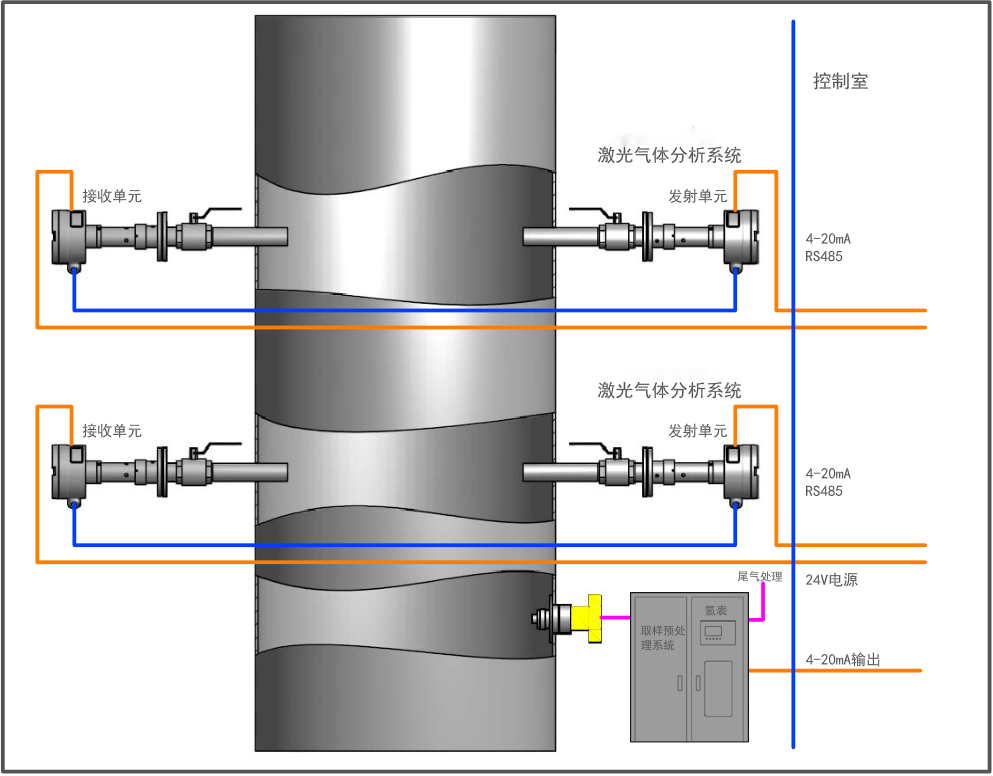

圖2 儀器現場安裝示意圖

ERUN-XT3900S電捕焦油器后焦?fàn)t煤氣激光氧分析系統技術參數：

產品名稱：電捕焦油器后焦?fàn)t煤氣激光氧分析系統
型號：ERUN-XT3900S
品牌：贏潤環保
氣體種類：O2 量程范圍：0～5%，0～25%
線性誤差：≤±1% 全量程
量程漂移：≤±1% 全量程
重復性誤差：≤±1% 全量程
響應時間：2S（可調）
吹掃氮?dú)鈮毫Γ?.3~0.8MP（原位式）
防爆等級：Ex d IIC T6 Gb
防護等級：IP65
模擬輸出：4-20mA
儀表供電：24V DC

ERUN-XT3900S電捕焦油器后焦?fàn)t煤氣激光氧分析系統依據標準：

GB3836.01～05-2000 爆炸環境用防爆電器設備
GB50058-92 爆炸和火災危險環境電力裝置設計規范
GB50093-2002 自動化儀表工程施工及驗收規范
GB12519-90 分析儀器通用技術條件
GB11606.1～17-89 分析儀器環境試驗方法
GB50169 電氣裝置安裝工程接地裝置施工及驗收規范
HG/T20505-2000 過程測量與控制儀表的功能標志及圖形符號
HG/T20510-2000 儀表供氣設計規定
HG 20516-2000 自動分析器室設計規定
HG/T21581-95 分析儀表系統管路連接安裝圖冊
HG/T 20636～20639-1998 化工裝置自控工程設計規定
EEMUA NO.138 在線分析儀系統的設計和安裝
ANSI/ASME-B16.34法蘭閥、螺紋閥和焊接閥
ANSI/ASME-B16.5法蘭標準
SH/T 3006-2003 石油化工控制室和自動分析室設計規范
SH/T 3018-2003 石油化工安全儀表系統設計規范
SH/T 3019-2003 石油化工儀表配管、配線設計規范
SH/T 3081-2003 石油化工儀表接地設計規范
SH/T 3104-2000 石油化工儀表安裝設計規范
SH/T 3063-1999 石油化工企業可燃?xì)怏w和有毒氣體檢測報警設計規范

ERUN-XT3900S電捕焦油器后焦?fàn)t煤氣激光氧分析系統工作條件：

◆ 環境溫度： -10 ℃—45 ℃
◆ 相對濕度：＜ 90%
◆ 工作現場無顯著振動，工作現場無強磁場干擾，并且有良好的接地。
◆ 電源： 220V ± 10% 50Hz ± 10%
◆ 容量：不大于 4KVA
◆ 高純氮?dú)猓?0.4～0.7Mpa
◆ 耗氣量：每小時不大于 20m³
◆ 分析系統適用工況：工藝管路
◆ 樣氣溫度： 0～500 ℃
◆ 樣氣壓力： -10Kpa～+15 Kpa
◆ 粉塵含量：≤ 50mg /m³
◆ 水汽含量：可適用飽和水汽
◆ 輸樣管長：＜ 50m
◆ 有害雜質：水份、粉塵、硫化物、焦油、腐蝕物、結晶物等
