智能雷達物位計ERUN-RNI301 智能雷達物位計
您當前所在的位置： 首頁 > 產品中心 > 非接觸式雷達物位計

智能雷達物位計ERUN-RNI301

智能雷達物位計
產品描述
贏潤環保研發、生產的智能雷達物位計ERUN-RNI301是一款適用于對液體、漿料、顆粒料及塊料的物位進行非接觸式連續測量的新型智能雷達物位計，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
ERUN-RNI301智能雷達物位計產品介紹：
贏潤環保研發、生產的智能雷達物位計ERUN-RNI301是一款適用于對液體、漿料、顆粒料及塊料的物位進行非接觸式連續測量的新型智能雷達物位計，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。

采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、 非 金屬容器或管道內，對人體及環境均無傷害。
智能雷達物位計
ERUN-RNI301智能雷達物位計測量原理：
通過天線系統發射并接收能量很低的極短的微波脈沖。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。
即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的分析出物位的回波。
智能雷達物位計測量原理

天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
     D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
    L=E-D
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

ERUN-RNI301智能雷達物位計功能特性：
參數詳情
適用介質：液體，微腐蝕性液體、污水液位測量、揮發性小的酸堿液位測量、漿料料位測量；
防爆認證：Exia IIC T6 Ga/ Exd ia IIC T6 Gb
測量范圍：20m
天線：棒式天線（PP/PTFE）
頻率：6 GHz
過程溫度：（-40～130）℃
測量精度：±10mm
過程壓力：（-0.1～0.3）MPa
信號輸出：（4～20）mA/HART
現場顯示：四位LCD可編程
電源：兩線制（DC24V）、四線制（DC24V/AC220V）
重 復 性：± 1mm
外殼：鋁/ 塑料
過程連接：法蘭（選配）/螺紋

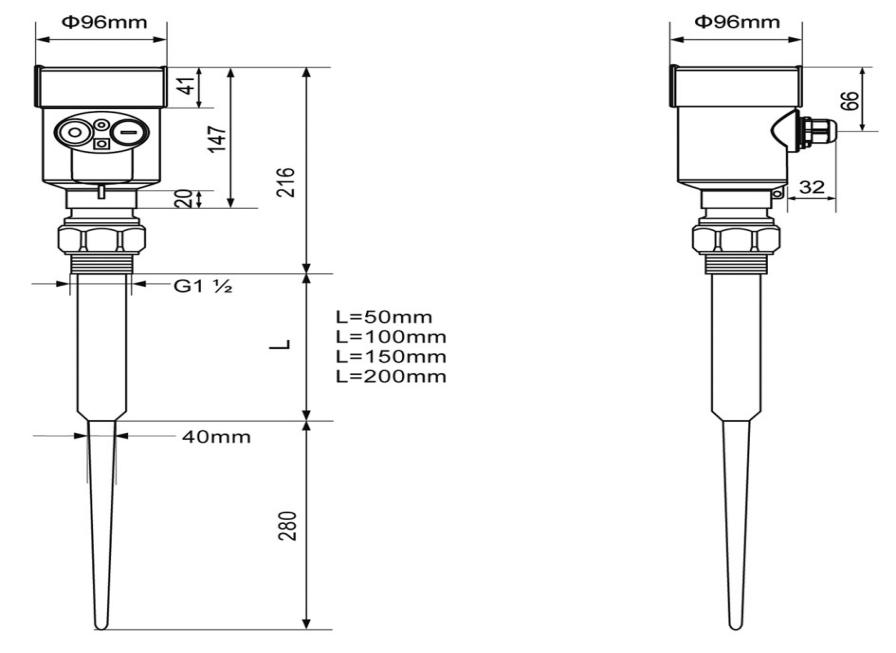

結構尺寸（單位：mm）
智能雷達物位計結構尺寸

精度
智能雷達物位計精度
ERUN-RNI301智能雷達物位計技術參數：
材料 天線 PTFE、PP
外殼 鋁、塑料、防靜電PP、不銹鋼316
外殼和外殼之間的密封 硅橡膠
外殼視窗 聚碳酸脂
接地端子 不銹鋼
過程連接 G1½″A螺紋  或1½″NPT螺紋
供電電壓 兩線制 標準型 (16～26)V DC
本安型 (21.6～26.4)V DC
功耗 max.22.5mA
允許波紋 　
- <100Hz  Uss < lV
-(100～100K)Hz Uss < l0mV
四線制 本安+隔爆 (22.8～26.4)V  DC，(198～242)V  AC
功耗 max.  1VA，1W
電纜參數 電纜入口／插頭 1個  M20xl.5電纜入口（電纜直徑5～9mm）
1個 盲堵  M20xl.5
彈簧接線端子 用于導線橫截面2.5mm²
輸出參數 輸出信號 (4～20)mA/HART
分辨率 1.6μA
故障信號 電流輸出不變；20.5mA；22mA；3.9mA
四線制負載電阻 最大500Ω
積分時間 (0～50)s，可調
測量參數 盲區 天線末端
測量間隔 約1s（取決于參數設置）
調整時間 約1s（取決于參數設置）
分辨率 1mm
精度 10mm  或＜0.1%（見下面精度示意圖）
其他參數 工作存儲及運輸溫度 (-40～80) ℃
相對濕度 ＜95%
罐內壓力 Max.  4MPa
耐震 機械震動l0m/s² , (10～150)Hz
