ERUN-RT系列導波雷達物位計

導波雷達物位計
產品描述
ERUN-RT系列接觸式導波雷達物位計采用500MHz-1.8GHz的雷達波發射頻率，可適應過程溫度范圍為-200～+400℃，最大測量距離為30米，測量精度為±5mm，可對固料粉塵、固體粉料、低介電常數液體、強腐蝕性液體、高溫高壓工況的液體進行測量。
ERUN-RT系列接觸式導波雷達物位計產品概述：
贏潤環保研發、生產的ERUN-RT系列接觸式導波雷達物位計是基于時間行程原理的一種雷達物位計，采用500MHz-1.8GHz的雷達波發射頻率，可適應過程溫度范圍為-200～+400℃，最大測量距離為30米，測量精度為±5mm，可對固料粉塵、固體粉料、低介電常數液體、強腐蝕性液體、高溫高壓工況的液體進行測量。，導波雷達物位計根據工況的不同，分別會使用單纜或單桿式天線、全四氟密封纜式或桿式天線、雙纜式天線、同軸管式天線等，連接方式可選擇螺紋或法蘭。


ERUN-RT系列接觸式導波雷達物位計產品特點：
由于該系列導波雷達物位計應用了先進的choDiscovery回波處理技術和獨特的微處理器，因此可以在各種復雜工況下使用。
可根據現場工況環境選擇定制不同型式的探測組件和過程連接方式，最大程度的保證RT系列導波雷達物位計在較小介電常數、高壓、高溫、有腐蝕、沖擊等工況場合的功能可靠準確。
導波雷達物位計屬于接觸式雷達物位計，雷達脈沖微波直接通過探測導體組件接觸到待測物料，因此對于有攪拌、泡沫、粉塵或蒸汽等工況的抗干擾能力更強。
ERUN-RT系列接觸式導波雷達物位計測量原理：
導波雷達物位計的測量原理是TDR時域反射理論，導波雷達發射天線發出的高頻電磁微波以光速沿著鋼棒或鋼纜等探測組件向前擴散，當雷達波遇到待測物料時，介電常數的突變使得雷達微波脈沖沿著相反路徑被反射回來，通過多次測量同一高頻雷達微波脈沖從發射到被接收之間的時間差值從而計算出導波雷達物位計與待測物料之間的距離及其相對物位信息。

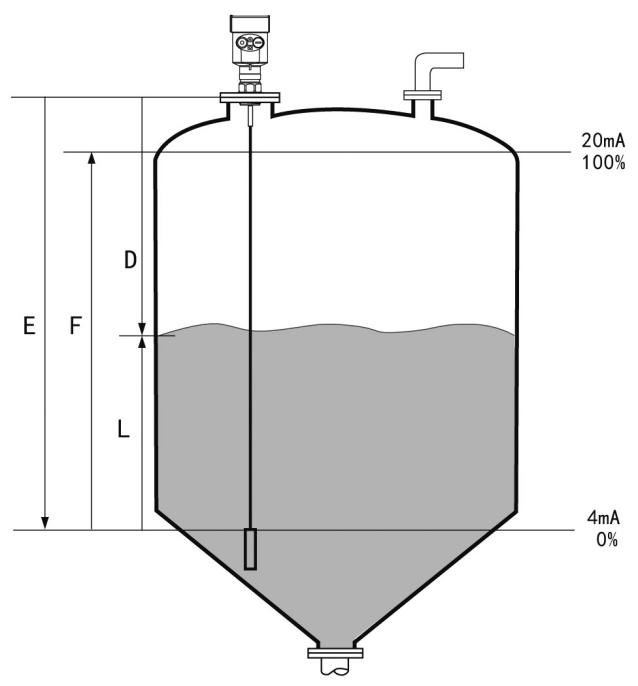

導波雷達物位計與物料表面之間的距離D與雷達微波脈沖的往返時間行程T成正比：
導波雷達物位計產品說明
D = C × T/2
其中C為光速
因空罐的高度E已知，
因此可計算出物料高度L為：L = E - D

ERUN-RT系列接觸式導波雷達物位計測量范圍：

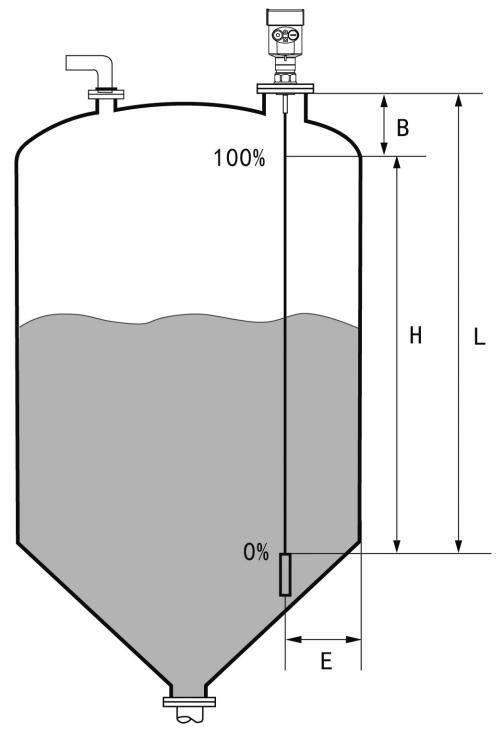

測量范圍說明：


導波雷達物位計測量范圍說明
L：空罐高度
B：頂部盲區
H：有效測量范圍
E：探頭到罐壁的最小距離
只有物料處于底部盲區和頂部盲區之間的有效測量范圍之內才能保證測量的準確性。
底部盲區是指桿式天線或纜式天線末端范圍內無法精確測量的部分。
頂部盲區是指測量參考點與物料最高料面之間的范圍。

ERUN-RT系列接觸式導波雷達物位計選型參數：

型號 適用介質 應用 測量范圍 天線 測量精度 過程溫度℃ 過程壓力
ERUN-RT101 液體，固體粉料 液體及固體粉狀測量，復雜過程條件 30m 單纜或單桿式 ±10mm -40～250 -0.1～4
ERUN-RT102 液體，特別是強腐蝕性的液體 酸類、堿類或其它腐蝕性介質測量 20m 全四氟密封纜式或桿式 ±10mm -40～200 -0.1～4
ERUN-RT103 固體粉料 水泥倉粉料的測量；粉煤灰粉料測量 30m 雙纜式 ±10mm -40～150 -0.1～4
ERUN-RT104 液體，特別是低介電常數的液體 無離子水、脫氧水等液體的測量 6m 同軸管式 ±5mm -40～250 -0.1～4
ERUN-RT105 液體，特別是高溫高壓環境里的液體 密封罐，壓力較大的液體測量 15m 單纜或單桿式 ±10mm -200～400 -0.1～40

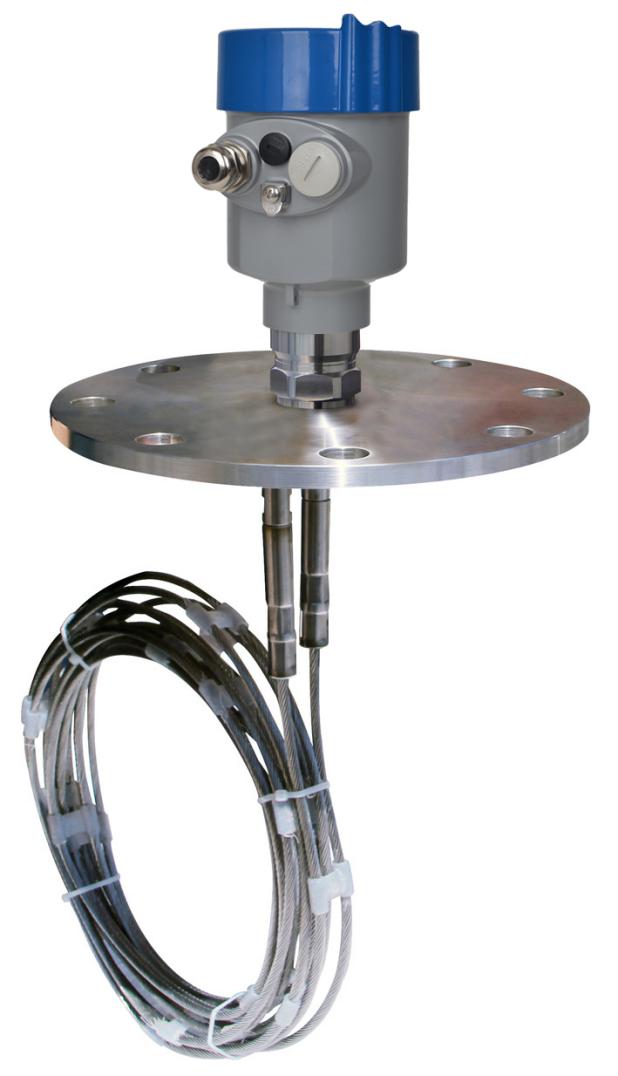

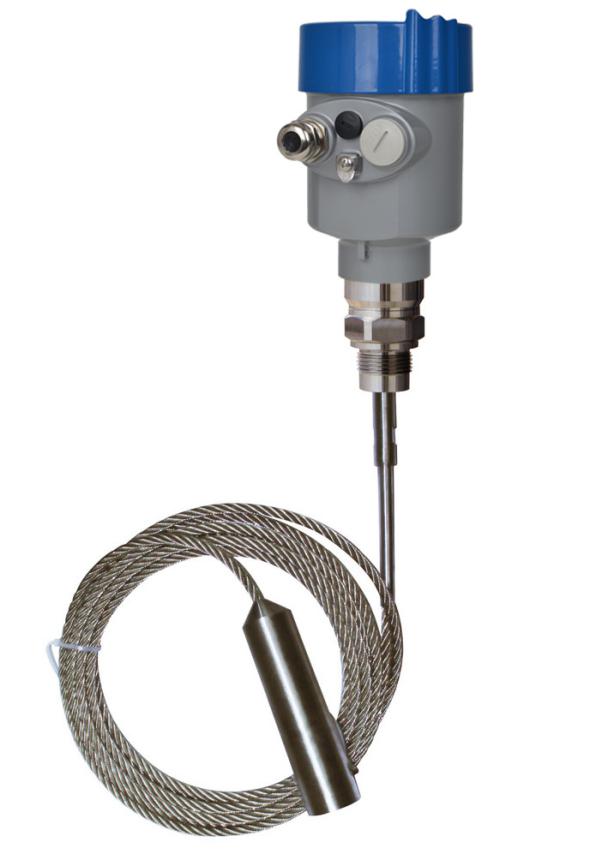

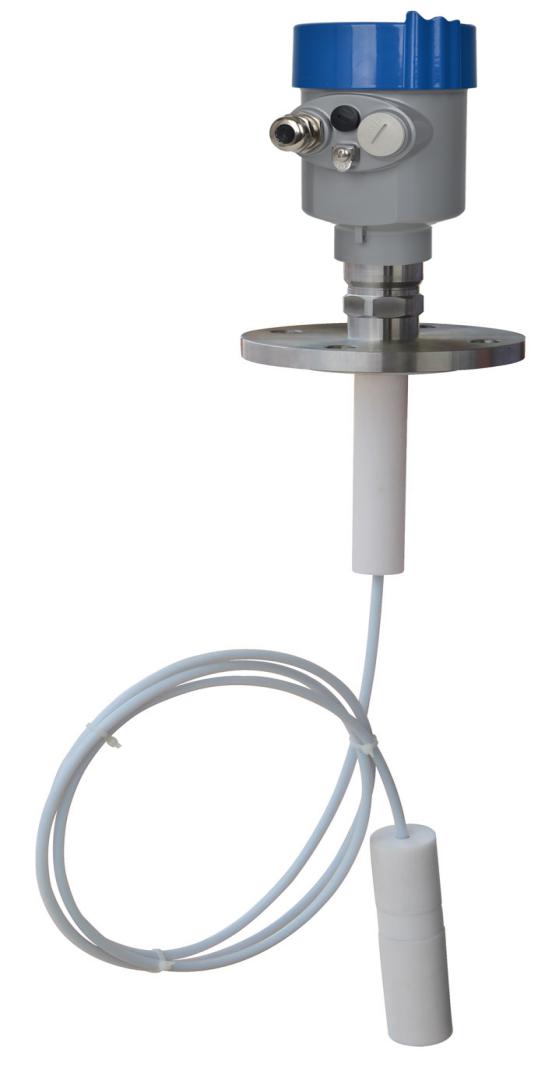

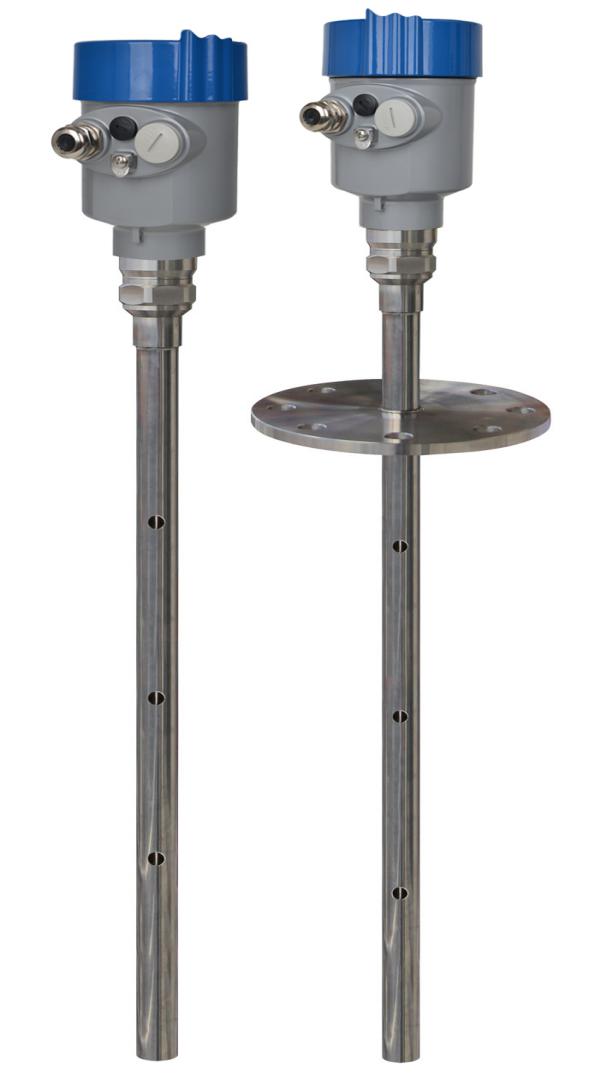

接觸式導波雷達物位計1接觸式導波雷達物位計2接觸式導波雷達物位計3接觸式導波雷達物位計4接觸式導波雷達物位計5
